FSW（摩擦撹拌接合）は、アルミニウムの接合に適した新しい固相接合方法です。
ドリルのように回転する工具の先端(プローブ)を、アルミニウム合金の接合部分に強い力で押し当て、発生する摩擦熱で接合部分を軟化させ接合部両側のメタルを撹拌します。軟化したアルミニウム合金は粘土のような状態になります。
工具の通過後は熱が下がり、接合部分は固体の状態に戻り、接合が完了します。これら過程により美しい溶接面を得ることができます。
摩耗撹拌接合（FSW）とは
F：Friction （摩擦）
S：Stir （撹拌）
W：Welding （接合）
S：Stir （撹拌）
W：Welding （接合）

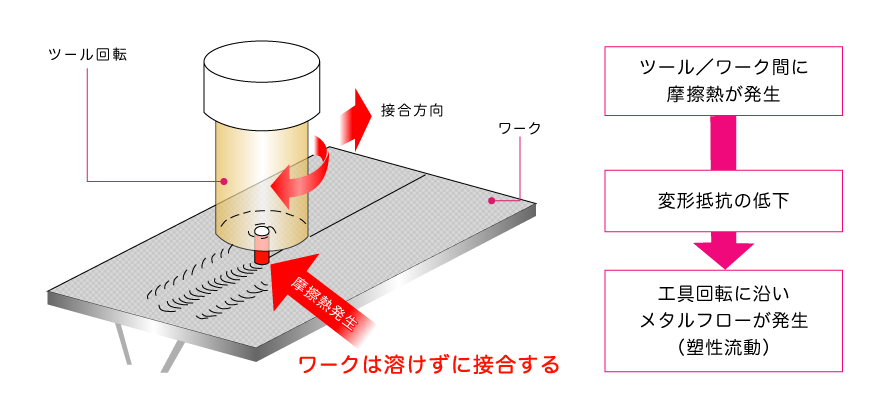

FSWのメカニズム
日軽金アクトでは、大型部品の溶接にも対応しています。一般的にはTIG溶接、MIG溶接が使われます。アルミニウムの溶接では、
- ①溶融部の酸化防止のため、不活性ガス雰囲気下にする
- ②潜熱・熱伝導が大きいため大きい入熱量を入れる
- ③材料表面の酸化皮膜を除去する
- ④線膨張率が高いため、溶接ひずみを考慮する
- ⑤熱影響による母材の強度低下を抑える
といった点に注意しながら最適な溶接条件を決定し、各種溶接を行っています。
アルミニウムの溶接

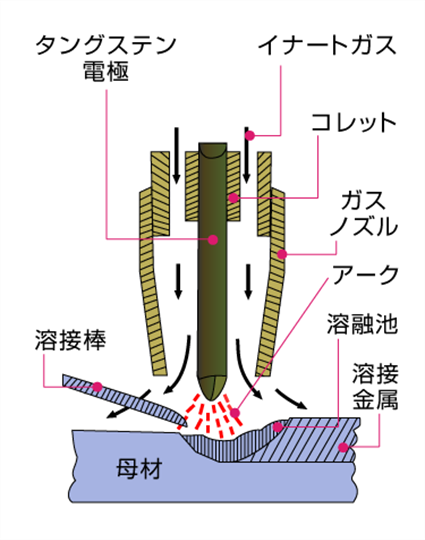

TIG溶接の原理

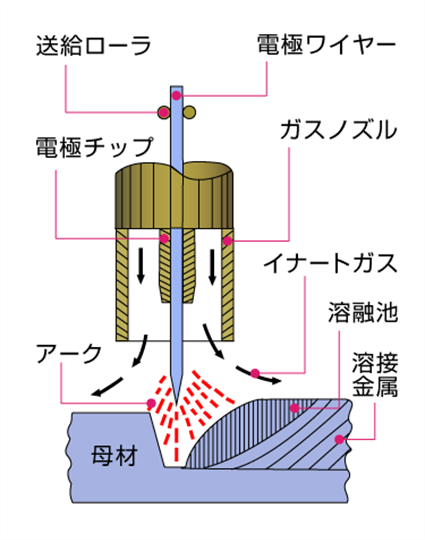

MIG溶接の原理
特徴・留意点
- 溶融部は酸化を防止するため、不活性ガス雰囲気での溶接が必要
- 融点が低いが潜熱・熱伝導が大きいため必要な入熱が大きい
- 材料表面の酸化皮膜の除去が条件
- 線膨張率が高いので溶接ひずみに注意
- 溶接の熱影響で母材の強度低下が生じる
